Statikset 1 - Höhe über Dach bis 2 Meter - ohne Vergussmötel

Die Lösung für große Schornsteinhöhen

Ein Schornstein muss mindestens 40 cm über Dach stehen, es gibt jedoch noch einige Regelungen, die eine größere Höhe notwendig machen. So ist auch die Lage der Nachbarfenster ausschlaggebend.
Genaue Informationen dazu finden Sie im Planungsbereich

Die maximal erlaubte Aufbauhöhe über Dach (Ohne Bewehrung) finden Sie in dieser Tabelle.
Muss der Schornstein höher über Dach gebaut werden als in der Tabelle ist eine Bewehrung notwendig, die Sie am einfachsten mit dem Schreyer Aussteifungsset herstellen.

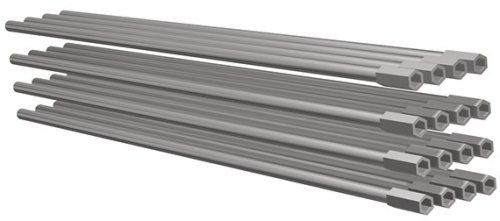

Das Set besteht aus 16 M12 Gewindestangen und Zubehör. Die Stangen werden mit Gewindemuffen verbunden. Da alle Schreyer-Mantelsteine in den Ecken Freiräume (sog. „Eckzellen“) haben, kann in jedem Schreyer-System das Aussteifungsset eingesetzt werden. Die Gewindestangen werden im Baufortschritt in diese Eckzellen eingesetzt, danach werden die Eckzellen mit Vergußmörtel ausgegossen.

Der Stahl muß dabei 50 cm unterhalb der vorletzten Einspannebene bis zur Mündung geführt werden.

Maximale erlaubte Höhe mit Typ 1: 2,00 m
Maximale erlaubte Höhe mit Typ 2: 3,30 m

Erläuterung als PDF herunter laden
